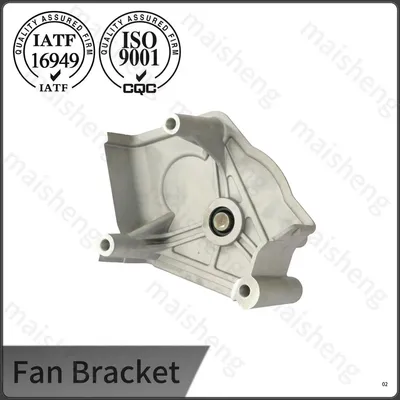

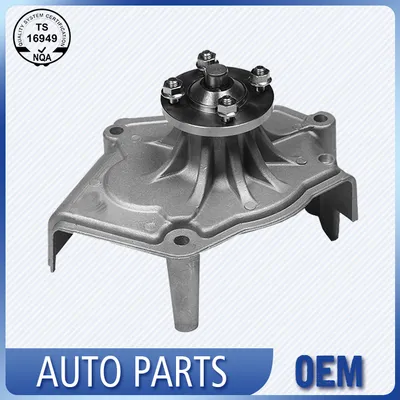

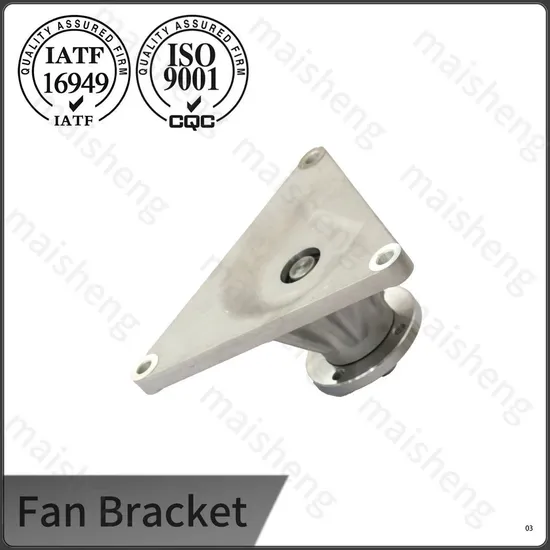

Hyötyajoneuvojen moottorin jäähdytystuulettimen pidike

Hyötyajoneuvojen moottorin jäähdytystuulettimen pidike on keskeinen rakennekomponentti, joka tukee hyötyajoneuvojen moottorin jäähdytysjärjestelmää. Tämä hyötyajoneuvojen tuulettimen teline on ammattimaisesti valmistettu kalusto- ja suunnitteluajoneuvoihin, ja se vakauttaa jäähdytystuulettimen toiminnan, ratkaisee pitkäaikaisen ajovärähtelyn aiheuttamat tuulettimen siirtymä- ja tärinäongelmat ja varmistaa jatkuvan ja tehokkaan moottorin lämmönpoiston.

Materiaalin ja valun eheys

Kannattimen rungot on valettu korkealujuisesta pallografiittiraudasta, joka täyttää GJS-500-7:n, jossa yhdistyy 500 MPa:n vähimmäisvetolujuus ja yli 7 prosentin venymä. Pallomainen grafiittirakenne toimii luonnollisena halkeamisen estäjänä, joka vaimentaa moottorilohkosta ja tuulettimen kytkinkokoonpanosta siirtyvät vääntövärähtelyt. Jokainen sulate käsitellään magnesiumferrosii-seoksella nodularisointia varten ennen kaatamista hartsisidottuihin hiekkamuotteihin, ja kauhasta otettu spektrometrinäyte vahvistaa, että hiili-, pii- ja magnesiumpitoisuudet pysyvät tiukoilla säätöalueilla. Valukappaleet läpikäyvät ferritisoivan hehkutussyklin 720 celsiusasteessa kovuuden vaihtelun vähentämiseksi osan välillä ja työstettävyyden parantamiseksi pitäen samalla venymän riittävän korkeana sietääkseen satunnaisia ​​ylikuormituspulsseja.

Rakenteelliset edut

Optimoidun vahvistetun rakenteen ja integroidun muovausprosessin ansiosta hyötyajoneuvojen tuulettimen kiinnikemme välttää rakenteellisia muodonmuutoksia ja väsymisvaurioita pitkäaikaisessa käytössä. Tässä hyötyajoneuvon tuulettimen kannattimessa on vakiokiinnitysreiät ja tarkka mittatoleranssi, joka sopii täydellisesti alkuperäiseen asennuspaikkaan saumattoman vaihdon toteuttamiseksi.

Koneistus- ja kokoonpanotarkkuus

Koneistettuja ominaisuuksia ovat laakeripesän reiät, hihnapyörän asennuspinnat ja tappien paikat, jotka kaikki on viimeistelty yhdellä kiinnikkeellä vaakasuoraan työstökeskukseen. Poran sylinterimäisyys pysyy 0,015 millimetrin sisällä, ja se tarkistetaan tarkkuusilmamittarilla, joka tallentaa pyöreystiedot kolmessa pystysuunnassa kussakin reiässä. Pultin reiän kuvio tarkistetaan moottorin etukannen liitäntää edustavaa peruslevyä vasten, mikä takaa, että tuulettimen akseli pysyy 0,2 millimetrin sisällä kampiakselin keskilinjasta asennuksen jälkeen. Kierteen syvyys ja nousun halkaisija vahvistetaan go/no go -mittareilla ennen kuin kannake siirtyy kokoonpanoasemalle, jossa laakeri ja tiiviste puristetaan sisään kontrolloidussa hydraulipaineessa.

Tuotteen suorituskyky

Raskaaseen kuormitukseen, korkeisiin lämpötiloihin ja kuoppaisiin työympäristöihin mukautettu hyötyajoneuvojen moottorin jäähdytystuulettimen pidike on rakenteellisesti jäykkä ja tärinänkestävyys erinomainen. Tämä hyötyajoneuvon tuulettimen kiinnike säilyttää tarkan kokoonpanotarkkuuden usein käynnistys-pysäytysolosuhteissa ja pitkän matkan ajo-olosuhteissa, mikä vähentää tehokkaasti jäähdytysjärjestelmän vikaantumista ja ajoneuvon seisokkeja.

Lisää hyötyajoneuvojen tuulettimen muotteja

Laatustandardi

Jokainen hyötyajoneuvon moottorin jäähdytystuulettimen kannatin täyttää alan valmistusstandardit ja käy läpi tiukat mittatarkastukset ja rakenteelliset vakaustestit ennen toimitusta. Tämä hyötyajoneuvojen tuulettimen kiinnike keskittyy yleiseen kestävyyteen ja täyttää kevyiden, keskisuurten ja raskaiden hyötyajoneuvojen pitkän aikavälin käyttötarpeet kaluston kunnossapidossa ja erän vaihdossa.

Kestävyyden validointi ja kenttähavainto

Edustava näyte kustakin tuotantoerästä asennetaan testilaitteistoon, joka toistaa täysin kootun jäähdytysmoduulin, ja sitten sille suoritetaan porrastettu taajuuspyyhkäisy 30 Hz:stä 300 Hz:iin 2 g:n kiihtyvyydellä. Resonanssitaajuudet kartoitetaan ja niitä verrataan suunnittelumalliin sen varmistamiseksi, että kiinnike ei vahvista tunnettuja moottorin laukaisukäskyjä. Pitkäaikainen kestävyys 85 celsiusasteen ympäristön lämpötilassa ja jatkuva 4000 rpm puhaltimen nopeus 600 tunnin ajan johtavat laakerivälyksen kasvuun alle 0,03 millimetriä mitattuna puhaltimen navassa olevalla mittakellolla. Alueellisten jakeluautojen kalustokokeet ovat keränneet yli 500 000 kilometriä sekalaisia ​​valtatie- ja työmaateitä ilman kannakkeiden vaihtoja, mikä tukee B10:n laskettua käyttöikää, joka ylittää 800 000 kilometriä testatulla kuormitusspektrillä.

Manufacturing Foundation ja jäljitettävyys

Tuotantolinja sijaitsee IATF 16949 -sertifioidussa tehtaassa, joka on erikoistunut autojen rauta- ja alumiinikomponentteihin yli 25 vuoden ajan. Jokainen pallografiittiraudan erä on merkitty lämpönumerolla, joka liittyy spektrometrin raporttiin, hiekkakiinnityslokiin ja hehkutusuunin kaavioon. Koneistetuissa kiinnikkeissä on laserkaiverrettu sarjakoodi, joka linkittää koordinaattimittauskoneen raporttiin, laakerin puristussovituskäyrään ja lopulliseen tarkastuslehteen. OEM-kalustoasiakkaille tämä jäljitettävyys tukee täydellisiä PPAP-tason 3 lähetyksiä ja mahdollistaa nopean eristämisen harvoissa kenttäongelmatilanteissa. Talossa oleva työkaluhuone ylläpitää kaikkia valukuvioita ja kiinnityssarjoja, mikä mahdollistaa toistuvien tilausten johdonmukaisuuden ja nopeat suunnittelumuutokset uusille moottoriohjelmille.

FAQ

1. Mikä on hyötyajoneuvon tuulettimen kiinnike?

V: Hyötyajoneuvojen tuulettimen kannatin on raskaaseen käyttöön valettu tukikomponentti, joka sopii yhteen keskisuurten ja raskaiden kuorma-autojen, matkustajavaunujen, teknisten kuljetusajoneuvojen ja kaupallisten dieselmoottoreiden kanssa. Sitä käytetään jäähdytystuulettimen, tuulettimen kytkimen, kiristyspyörän ja vetopyörän asentamiseen, koko jäähdytystuuletinkokoonpanon kiinnittämiseen, pyörivän samankeskisyyden ylläpitämiseen ja jatkuvan moottorin suuren kuormituksen aiheuttaman tärinän kantamiseen.

2. Mitkä epänormaalit signaalit osoittavat, että hyötyajoneuvon tuulettimen kannatin on vaurioitunut?

V: Ilmeinen metallivärähtelyääni moottorin etuosassa kiihdytettäessä tai kiipeäessä; voimakas tuulettimen tärinä suurella nopeudella; käyttöhihnan toistuva poikkeama ja halkeilu; jatkuva korkea veden lämpötila täydellä kuormalla; löysä tuuletinkokoonpano, jossa on näkyvä kääntörako.
