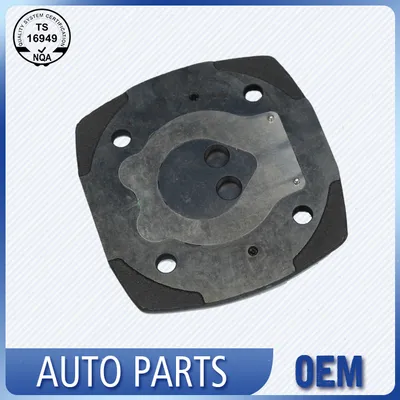

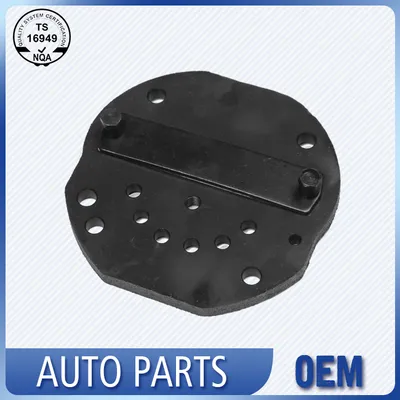

Jauhemetallurgiaventtiililevy

Jauhemetallurgian venttiililevyssä on kypsä jauhetiivistys ja sintraus, joka on räätälöity autojen ilmakompressorin vaatimuksiin. Homogeeninen sisäinen mikrorakenne helpottaa tehokkaasti osittaista jännityskeskittymää, joka syntyy venttiilin toistuvien avaus- ja sulkemisjaksojen aikana, mikä vähentää paikallisen muodonmuutoksen riskiä jatkuvassa vaihtuvassa paineessa. Jokaisen valmiin kappaleen tasaisuus ja reiän asennon toleranssi tarkastetaan automaattisten lisävarusteiden tarkastusstandardien mukaisesti mukautuen erilaisiin todellisiin kokoonpanovaatimuksiin, jotka liittyvät jälkimarkkinoiden vaihtoon ja säännölliseen lisävarusteiden yhteensovitukseen useille ajoneuvotyypeille.

Stressinkestävyys

Jauhemetallurgiaventtiililevyssä on tasaisesti jakautunut jauhesintrauksella muodostettu sisärakenne, joka hajottaa ilmakompressoreissa toistuvasta venttiilin avaamisesta ja sulkemisesta syntyvän vuorottelevan puristusjännityksen. Tämä rakenteellinen ominaisuus estää osittaisen jännityksen muodostumisen pitkien syklisen käytön tuntien jälkeen ja vähentää paikallisen taipumisen tai muodonmuutoksen mahdollisuutta jatkuvassa dynaamisessa paineessa, mikä ylläpitää tehokkaasti autokompressorikokoonpanojen normaalia puristustehokkuutta päivittäisissä ajokuormissa.

Jauheen valinta ja sintrauksen valvonta

Lähtömateriaali on vesisumutettu rautajauhe, johon on sekoitettu 2 prosenttia kuparia ja 0,8 prosenttia grafiittia, koostumus on valittu sen kyvyn perusteella, että se pystyy muodostamaan perliittisen mikrorakenteen, jossa on dispergoituja kuparia sisältäviä faaseja sintrauksen aikana. Tiivistys suoritetaan hydraulipuristimella 600 MPa:lla, mikä antaa vihreälle kompaktille riittävän tiheyden tasaisuuden ennakoitavissa olevaa kutistumista varten. Sintraus tapahtuu verkkohihnauunissa typpi-vety-ilmakehässä 1120 celsiusasteessa 25 minuutin ajan, jolloin kupari sulaa ja tunkeutuu rautahiukkasten rajoihin. Tämä nestefaasisintrausmekanismi sulkee jäännöshuokoisuuden ja nostaa lopullisen tiheyden yli 6,9 grammaan kuutiosenttimetriä kohden, kun taas lukittuva hiukkasverkko tarjoaa miljoonien venttiilijaksojen tarvitseman väsymislujuuden. Jokaisesta uunikuormasta otetaan kovuusnäyte, jonka on laskeuduttava 60–80 HRB:n alueelle, mikä vahvistaa, että lämpöprofiili pysyi yhtenäisenä koko erän ajan.

Sovellusten yhteensopivuus

Jauhemetallurginen venttiililevy on suunniteltu viittaamaan yleisten matkustaja- ja kevyiden hyötyajoneuvojen ilmakompressorin asennusparametreihin. Useat kypsät spesifikaatiot kattavat useimmat valtavirran jälkimarkkinoiden vaihtotarpeet, ja voimme säätää rakenteellisia parametreja maltillisesti sopimaan erityiskompressorimalleihin asiakkaiden yksityiskohtaisten teknisten tietojen mukaan.

Tasaisuus ja mittasuhteiden tarkistus

Sintrauksen jälkeen levyt käyvät läpi kaksoislevyhiontaan, joka tuo molemmat pinnat 5 mikronin tasaisuustoleranssiin ja 0,02 millimetrin yhdensuuntaisuuden. Pinnan karheus pidetään Ra 0,8 mikronin alapuolella, mikä minimoi kaasun vuotoreitit, kun kieliventtiili asettuu levyä vasten. Näyte kustakin jauhatuserästä mitataan valkoisella valointerferometrillä sen varmistamiseksi, että tasangolla ei ole suunnattuja naarmuja. Reikien sijainnit tarkastetaan sitten näkömittausjärjestelmässä, jossa on taustavalo, ulkohalkaisijan perusarvo, ja mikä tahansa reiän keskikohdan poikkeama, joka on suurempi kuin 0,05 millimetriä, laukaisee välittömän työkalun siirtymän korjauksen. Lopputarkastus ennen pakkaamista sisältää manuaalisen tasaisuustarkistuksen monokromaattisella valonlähteellä ja optisella litteällä, jolloin varmistetaan, ettei asiakkaalle pääse yhtään levyä, jossa on havaittava jousi.

Prosessivalmiudet ja yrityksen tausta

Tuotanto tapahtuu samassa IATF 16949 -sertifioidussa laitoksessa, joka on valmistanut tarkkoja autojen moottorin osia yli 25 vuoden ajan. Jauhemetallurgiakenno ylläpitää tilastollisia prosessinohjauskaavioita tiheydestä, kovuudesta ja kriittisistä mitoista, ja Cpk-tavoite on 1,33 tai korkeampi tasaisuuden ja reiän sijainnin osalta. Erän sukututkimus säilytetään saapuvan jauheerän numerosta valmiin levyn tarkastustietueeseen, jolloin kaikki kenttätarkastuksen aikana havaitut poikkeamat voidaan jäljittää tiettyyn puristusvuoroon ja uunisykliin. OEM-kompressoriohjelmille toimitamme täydellisen PPAP-paketin, joka sisältää prosessin vuokaavion, PFMEA:n, ohjaussuunnitelman ja alustavan kykytutkimuksen sekä materiaalin koostumustodistukset ja sintraustiheysraportit.

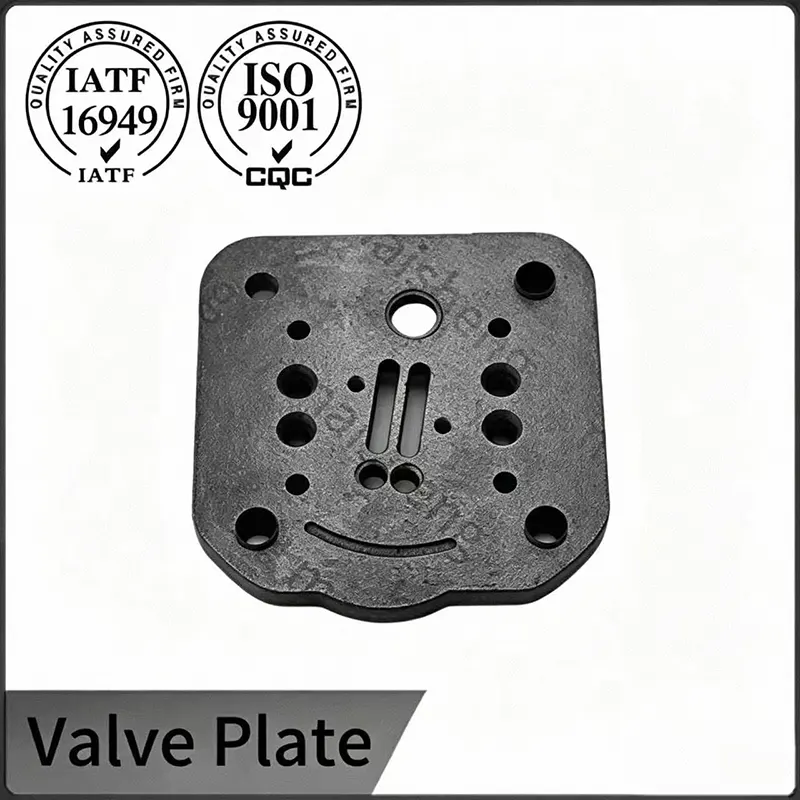

Lisää valurautaisia ​​venttiililevymuotteja

FAQ

1. Mitkä ovat jauhemetallurgisten venttiililevyjen luontaiset rajoitukset?

V: Rakennetiiviys on heikompi kuin umpivalurauta- ja CNC-alumiiniseosaihiot. Pitkäaikainen korkeataajuinen voimakas isku aiheuttaa paikallista materiaalin löystymistä ja pinnan painumista; materiaalin vetolujuus on rajoitettu, ei sovellu 24 tunnin jatkuvaan raskaaseen kuormitukseen korkeapainekompressoreihin; pinnan mikrohuokoset imevät helposti öljylietettä ja pölyä, mikä vaatii tiheämpää puhdistushuoltoa.

2. Onko jauhemetallurginen venttiililevy kustannustehokas vaihtoehto alumiini- ja valurautaventtiililevyille jaksottaisissa kevytkuormitetuissa ilmakompressoreissa?

V: Erittäin kustannustehokas. Sen hankintakustannukset ovat alhaisemmat kuin umpialumiinisilla ja valurautaisilla venttiililevyillä, sisäänrakennettu itsevoiteleva suorituskyky vähentää päivittäistä kulumishäviötä ja täyttää kaikki jaksoittaisten kevytpainelaitteiden suorituskykyvaatimukset. Sitä ei suositella raskaille 24 tunnin jatkuvatoimisille ilmakompressoreille.

3. Mikä huoltoaikataulu auttaa pidentämään jauhemetallurgisen venttiililevyn käyttöikää?

V: Tarkasta levy jokaisen kompressorin öljynvaihtovälin aikana, tyypillisesti 20 000 kilometrin tai 12 kuukauden välein. Poista hiiltyneet öljyjäämät pinnalta pehmeällä messinkiharjalla ja paineilmalla varoen pääsemästä hankaavia hiukkasia mikrohuokosiin. Jos ruokoventtiilin kosketusnauhassa näkyy profilometrillä tarkastettuna kiillotettua kulumisuraa, joka on syvempi kuin 0,05 millimetriä, suunnittele vaihto, vaikka levy näyttää edelleen tasaiselta. Asenna uusi tiiviste ja kiristysmomenttikiinnikkeet aina vinottain kompressorin tietolomakkeessa ilmoitettuun arvoon, koska epätasainen pulttikuormitus vääristää levyä ja kiihdyttää kaislan väsymistä.
